GZFL-1000A型 高壓電纜故障預警與精確定位系統
詳情介紹
產品概述
GZFL-1000A型高壓電纜故障預警與精確定位系統基于行波定位原理，采用衛星/光纖精確授時，在電纜發生故障后，快速精確定位故障點，幫助檢修人員快速找到故障點并排除故障，減少不必要的停電時間。

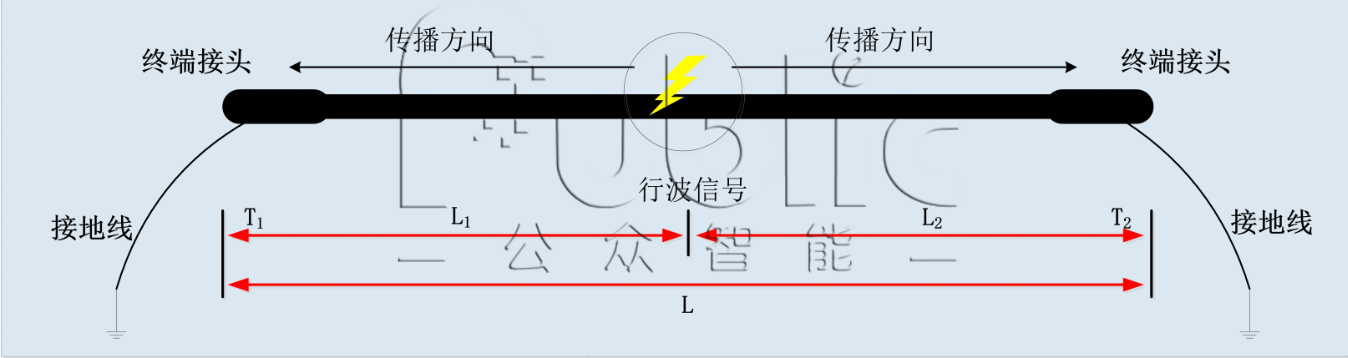

圖1 系統原理圖 (在電纜長度L已知的情況下，系統利用行波測量原理實現故障點精確定位)
系統結構原理
系統需要在目標電纜終端接頭安裝兩臺故障定位在線監測裝置，各裝置以衛星/光纖方式同步時鐘，通過安裝在目標 電纜接頭本體/接地線上的行波傳感器耦合故障信號，結合安裝在目標電纜接頭本體/接地線上的故障電流傳感器記錄電纜 發生故障時的本體電流變化趨勢及波形數據，進一步在云服務器根據監測裝置采集到的行波脈沖信號和時標信息計算故障點位置。

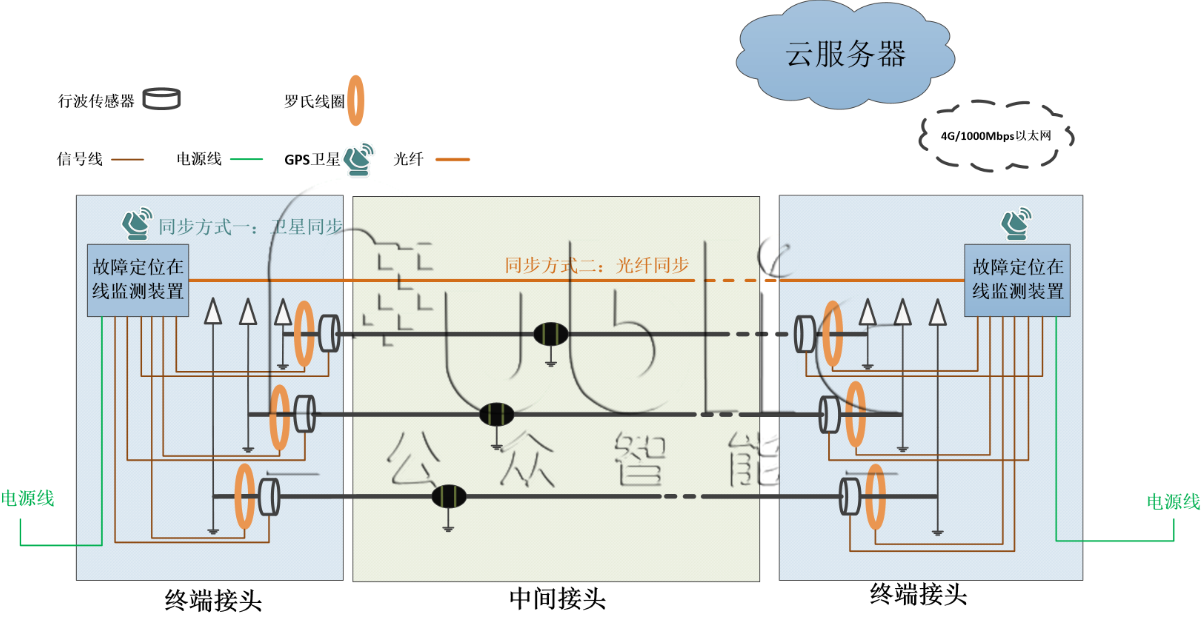

圖2 系統結構拓撲圖
主要組件介紹
1、故障定位在線監測裝置
通過授時模塊同步各監測裝置與故障電流傳感器時鐘，監測裝置不間斷監測電纜故障信號，并將監測到的信號通 過4G/1000Mbps以太網上傳至云服務器。

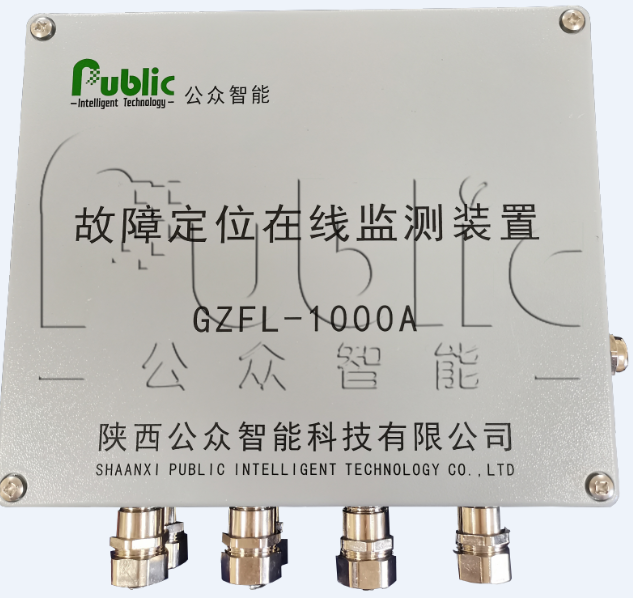

圖3 故障定位在線監測裝置 (可連接傳感器：行波傳感器、故障電流傳感器)

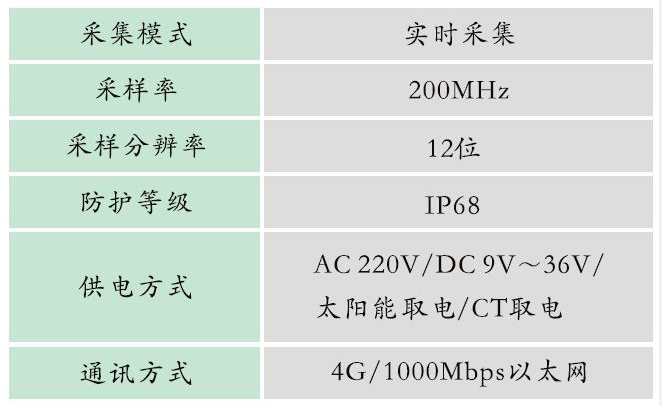

技術指標：
2、行波傳感器

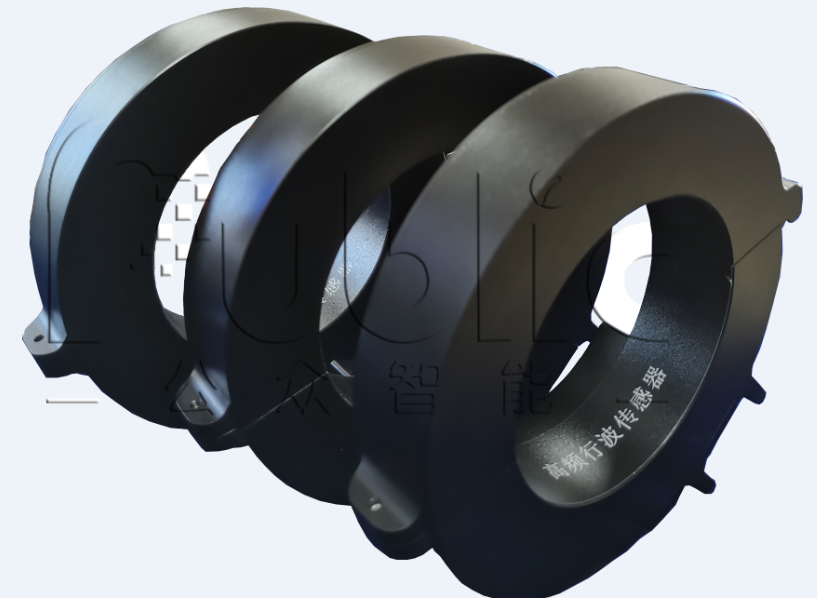

行波傳感器利用電磁感應原理實時感應行波信號，進一步耦合故障信 號。采用鉗式穿心可開合式結構設計，外殼材質為鋁合金，外表采用氧化 絕緣工藝進行處理，防水等級達IP68。
圖4 行波傳感器
3、故障電流傳感器
系統采用故障電流傳感器記錄電纜發生故障時的本體電流變化趨勢及波形數據，用于輔助判斷故障性質及來源。
4、授時模塊
雙端行波法的關鍵是準確記錄電流或電壓行波到達線路兩端的時間，雙端信號要求嚴格同步，本系統能夠提供衛星/光纖兩種同步方式。
同步方式一：衛星同步。本系統可采用衛星對兩端監測裝置進行時鐘同步。
同步方式二：光纖同步。在具備通訊光纖的條件下，本系統可采用光纖同步兩端時鐘。
故障定位誤差≤(0.5%*L+5m)(L為監測裝置間的電纜長度)。
產品功能與優勢
系統功能:
電纜故障臨近預警，實現對缺陷電纜接頭、本體的故障位置預警。
電纜故障精確定位，能夠在電纜故障發生后，快速精確定位故障點，幫助檢修人員快速找到故障點并排除故障，盡快恢復供電。
系統優勢：
在實現電纜監測時，無需對電纜原有結構進行更改。
系統采樣率為200MHz，可實現高精度定位功能，定位分辨率高。
數據通訊接口采用≤1000Mbps以太網口，適用于多種通訊模塊。
多通道同步采集，全頻段覆蓋常見故障類型信號。
相關標簽： 電纜故障定位
