GZPD-01G型 GIS局部放電在線監測系統
上一個產品：無
下一個產品：無
詳情介紹
產品概述
GIS局部放電在線監測系統通過安裝于GIS盆式絕緣子上的特高頻傳感器，來耦合GIS筒體內部的局部放電信 號;耦合到的特高頻信號通過同軸電纜傳送至局部放電采集裝置。運用硬件濾波、周期性剔除、脈沖歸類、綜合對 比分析等算法，顯著的提高了系統局放檢測的靈敏度及有效性。本系統集局部放電監測、報警功能于一身，可有效 實現GIS局部放電連續在線監測。
圖1 系統結構圖
主要組件介紹

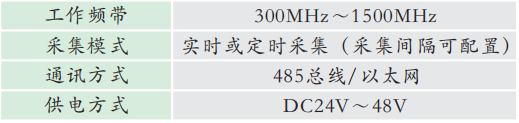

1、局部放電采集裝置
采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。各臺局放監測裝置通過485總線和 Modbus-RTU協議組網，遠程通訊。
 |  |
圖2 局部放電采集裝置

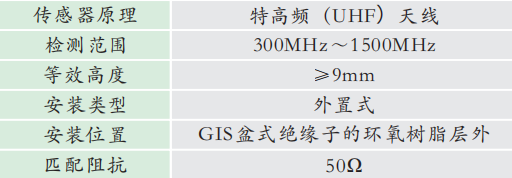

2、特高頻傳感器及噪聲傳感器
特高頻傳感器測量局部放電產生的電磁波信號，噪聲傳感器安裝在不同的位置來接收空間噪聲干擾，通過信號通 道和噪聲干擾通道之間的比對來分離噪聲信號與放電信號。
 |  |  |

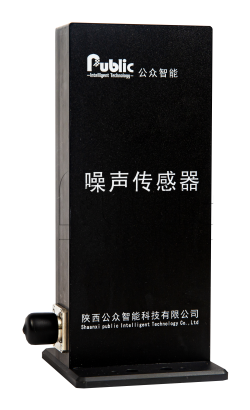

圖3 特高頻傳感器 圖4 噪聲傳感器
