GZBD-500型 變電站設備多狀態量一體化智能監測系統
詳情介紹
產品概述
GZBD-500型變電站設備多狀態量一體化智能監測系統以“智能感知和智能控制”為核心，通過物聯網技術、邊 緣計算及現代通信技術等集成應用，對變電站變壓器、開關柜、GIS設備及環境進行實時狀態監視，實現一體化、智 能化精益管理，提高變電站運行與維護管理水平、降低綜合管理成本。

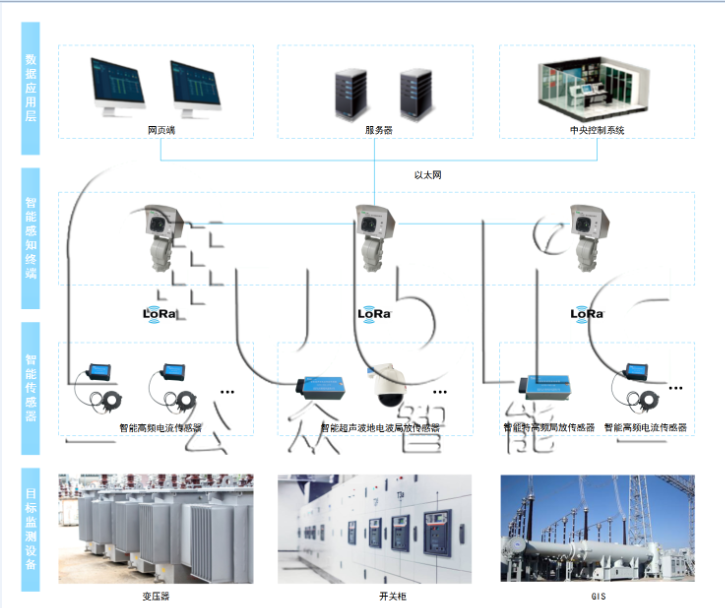

圖1 系統結構圖
主要組件介紹
1、多狀態量一體化智能感知終端
多狀態量一體化智能感知終端集成空間特高頻傳感器、溫濕度傳感器、噪聲傳感器、熱成像網絡攝像機，實現特 高頻、溫濕度、噪聲、可見光圖像、紅外熱成像類環境信號采集，并采用變速云臺設計，實現360水平連續旋轉監 測。同時，該終端實現邊緣計算就地運行，進行數據綜合監測、診斷、缺陷程度定量分析，利用有線/無線通訊方式 向數據應用層進行數據傳輸。

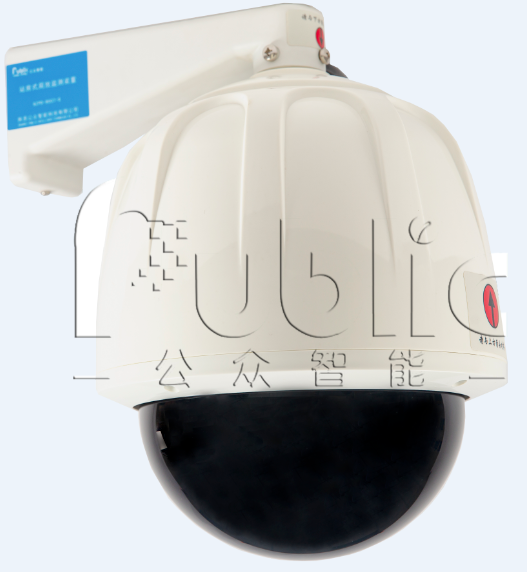

圖2 多狀態量一體化智能 感知終端

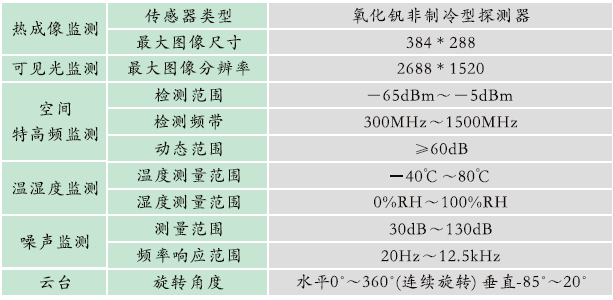

技術指標：
2、智能局放傳感器
智能特高頻局放傳感器固定安裝于GIS盆式絕緣子，智能高頻電流傳感器卡裝于電纜接頭或變壓器接地線，智能 超聲地電波局放傳感器磁吸式安裝于開關柜柜壁表面縫隙處，空間特高頻局放傳感器安裝在墻體或者配電房天花板 上，實現對局部放電信號的耦合、采集及傳輸。

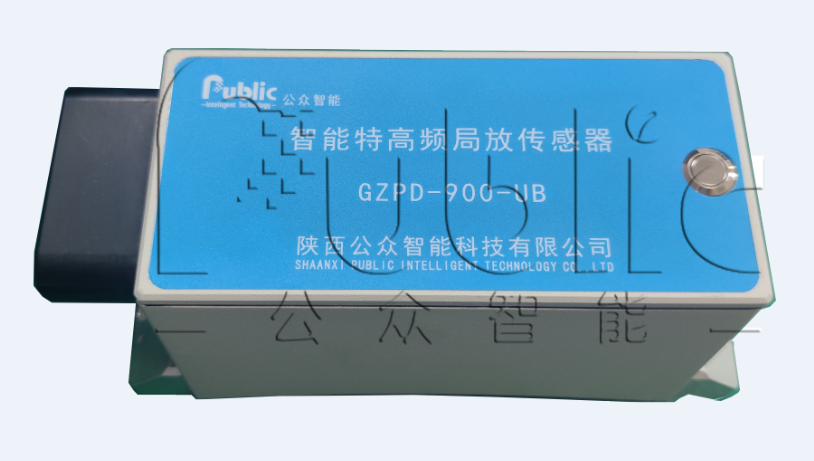

圖3 智能特高頻局放傳感器

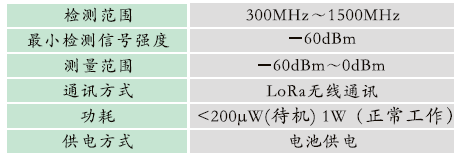

技術指標：

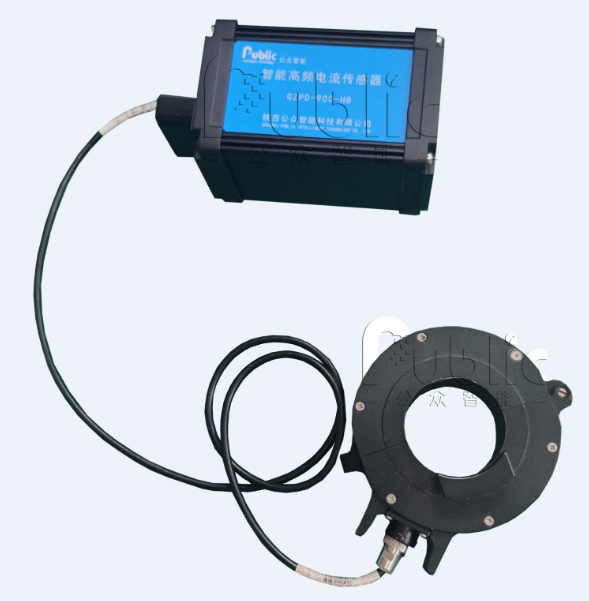

圖4 智能高頻電流傳感器

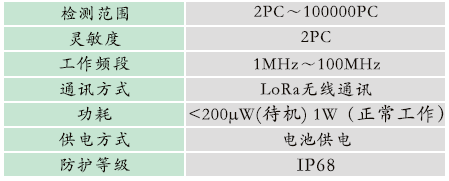

技術指標：

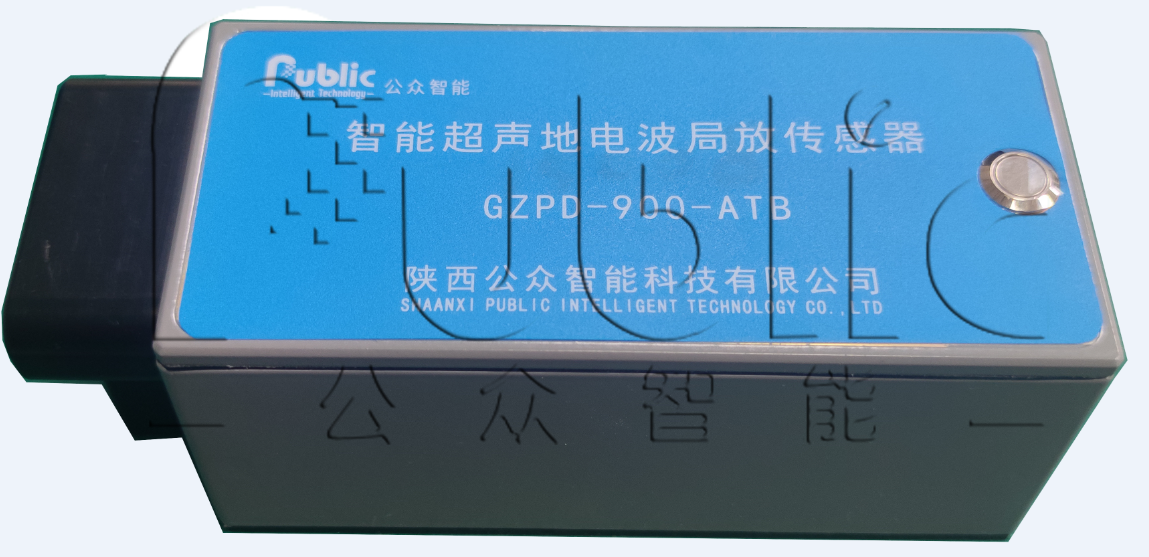

圖5 智能超聲地電波局放傳感器

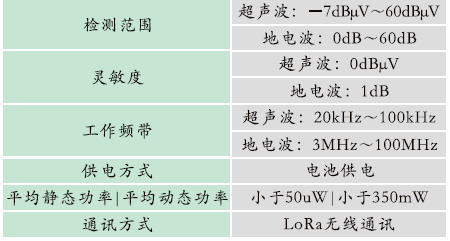

技術指標：
圖6 空間特高頻局放傳感器

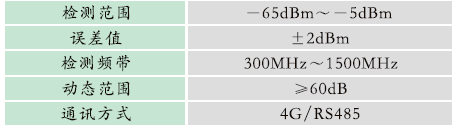

技術指標：
