使用情況說明

　　我公司在某市供電局110kV道越線架空線入地工程中，中標了道越線電纜局部放電在線監測系統項目;經過考察，確定選用我公司的GZPD-01型高壓電纜局部放電在線監測系統。該入地電纜共有4段，即有兩組終端頭，3組中間接頭;根據供電局要求，分別在3組電纜中間接頭及架空塔上的電纜終端接頭安裝4套局部放電采集裝置。

　　現場所有局部放電采集裝置采用光纖與變電站的主機進行通訊，局放采集器通過安裝在接頭旁的太陽能供電裝置供電，采用高頻脈沖電流傳感器耦合接頭處的局部放電信號。

　　該電纜局放采集系統，在6月份進行了現場安裝，7月進行現場調試，8月系統進入試運行狀態，9月4日正式通過了某供電局的驗收;9月8日，110kV道越線1E02電纜的3#接頭B相發生了故障擊穿， 導致道越1E02線全線停運。

　　被擊穿的電纜接頭照片

　　通過查看電纜局放系統的數據，發現：系統在7月故障接頭處即有明顯放電信號產生，到8月份，放電量已經增長到了1000pC以上，系統連續產生報警，直至接頭爆炸。

　　通過數據的分析，可以看出陜西公眾智能科技有限公司的GZPD-01型高壓電纜局部放電在線監測系統工作穩定可靠，數據測量準確，報警條件設置合理，可以有效反映電纜接頭的絕緣狀況，完全可以在電纜產生嚴重故障前對用戶進行提前預警。

　　此次事故之所以在局放系統產生報警的情況下，未能避免，主要原因在于，某供電局初次使用電纜局放在線監測系統，對電纜局放在線監測系統的有效性仍存疑慮，并且也未形成針對該類型在線監測系統的管理流程及報警處理措施。

　　具體數據

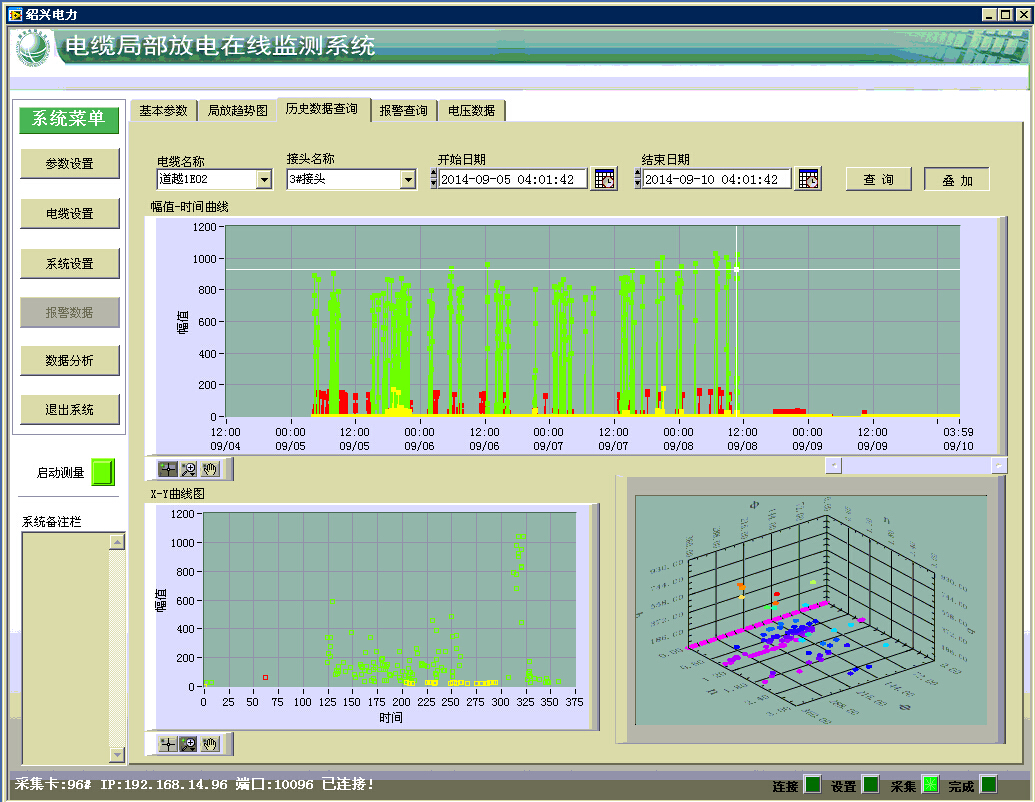

　　接頭爆炸前5天局放數據趨勢圖

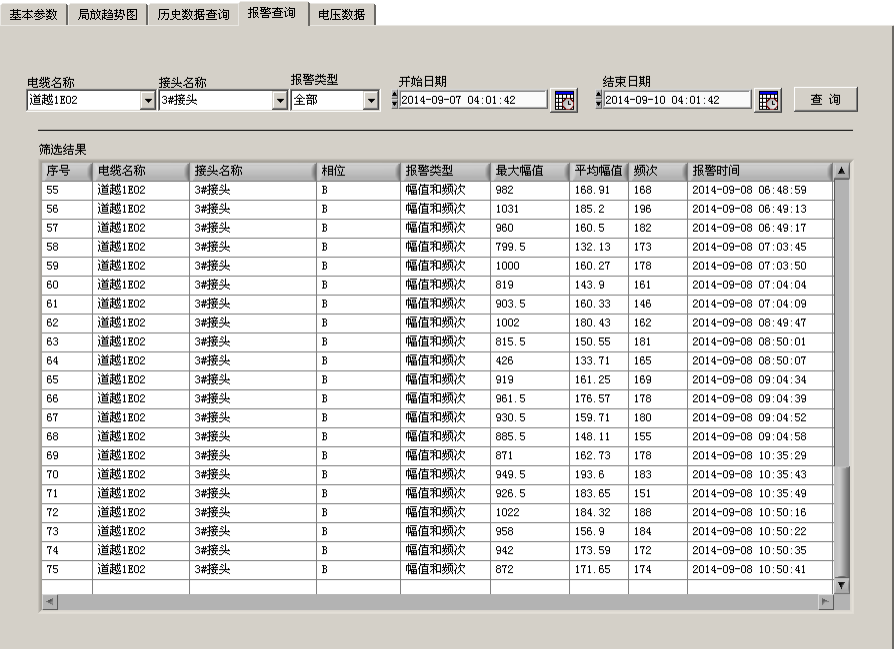

　　接頭爆炸前局放系統報警數據截圖
