開關柜及其內部高壓設備局部放電在線監測裝置是用于監測開關柜及其內部設備，可以實時掌握設備的絕緣狀況。下面和公眾電氣小編一起了解下此裝置的構成。

1. 產品主要組件

局部放電采集裝置

采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。各臺數據采集裝置通過485總線和MODBUS-RTU協議組網，遠程通訊。采集裝置可采用供電通訊一體化的多芯電纜進行串行連接，極大的簡化了現場布線。

特高頻傳感器(UHF天線傳感器)

特高頻傳感器是我司為測量局部放電信號設計的安裝簡便、靈敏度高的局放測量傳感器。該傳感器適于開關柜出廠前集成安裝或?qū)σ淹队玫母邏洪_(kāi)關柜進行停電安裝，外殼采用鋁合金材料，外表采用氧化絕緣工藝處理，對開關柜內部空間10MHz～800MHz頻帶的局部放電電磁波信號有優越的響應性能，實現對開關柜局部放電信號的耦合。傳感器可直接安裝固定在開關柜電纜室或用磁吸安裝在開關柜內壁上。

超聲波傳感器

超聲波傳感器適用于電力系統內主、配網中的開關柜類設備的狀態監測:采用了磁吸式安裝設計，直接吸附固定于開關柜柜壁表面。采用低功耗休眠、喚醒工作模式，極大的減小了系統的功耗。實物圖如圖所示。

暫態地電壓傳感器

暫態地電壓傳感器適用于電力系統內主、配網中的開關柜類設備的狀態監測:采用了磁吸式安裝設計，直接吸附固定于開關柜柜壁表面。實物圖如圖所示。

2. 供電系統

設備提供DC9～24V供電接口，可通過電源適配器進行供電。

3. 通訊系統

在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢?，這個長度數據主要是受信號失真及噪聲等因素所影響。

4. 系統軟件界面

開關柜局放在線監測系統軟件在LabVIEW開發環境下開發，主要用于顯示、存儲各監測點的局部放電數據。軟件具備實時顯示和歷史數據查詢等功能。具體軟件界面介紹如下。

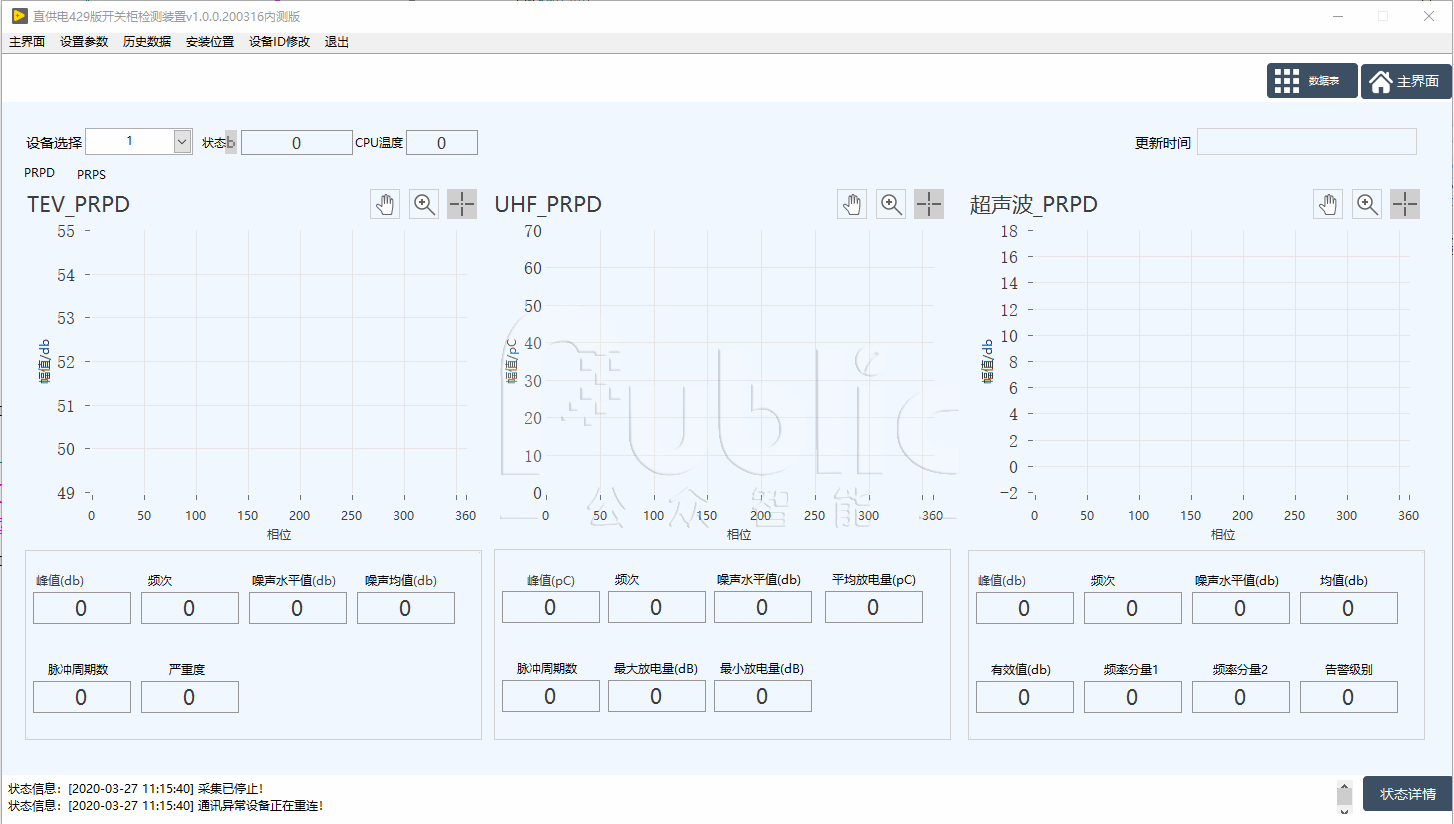

主界面

上圖所示為軟件主界面，即實時數據顯示界面。界面顯示當前選擇的設備編號、狀態、CPU溫度，TEV_PRPD、UHF_PRPD、超聲波_PRPD、TEV_PRPS、UHF_PRPS、超聲波_PRPS，以及對應的具體參數。

局放數據回放界面

上圖所示為局放數據回放界面，界面左側顯示安裝位置列表，選擇設備標識、開始時間、結束時間，點擊查詢按鈕，即可顯示對應的TEV歷史數據、UHF歷史數據及超聲波歷史數據。
