1、局部放電采集裝置

采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。各臺數據采集裝置通過485總線和MODBUS-RTU協議組網，遠程通訊。采集裝置可采用供電通訊一體化的多芯電纜進行串行連接，極大的簡化了現場布線。

2、超聲波傳感器

超聲波傳感器適用于電力系統設備的狀態監測：采用了磁吸式安裝設計，直接吸附固定于被測設備附近。采用低功耗休眠、喚醒工作模式，極大的減小了系統的功耗。實物圖如圖所示。

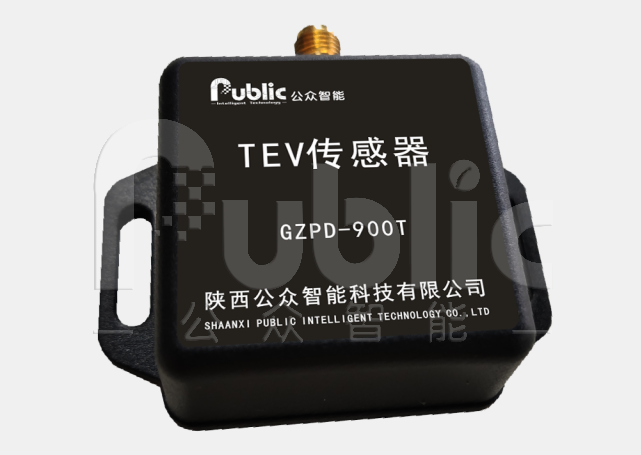

3、暫態地電壓(TEV)傳感器

暫態地電壓傳感器適用于電力系統設備的狀態監測：采用了磁吸式安裝設計，直接吸附固定于被測設備附近。實物圖如圖所示。

超聲波傳感器和暫態地電壓傳感器外殼尺寸設計大小一致，傳感器尺寸圖如下：

4、系統軟件界面

系統軟件在LabVIEW開發環境下開發，主要用于顯示、存儲各監測點的局部放電數據。軟件具備實時顯示和歷史數據查詢等功能。具體軟件界面介紹如下。

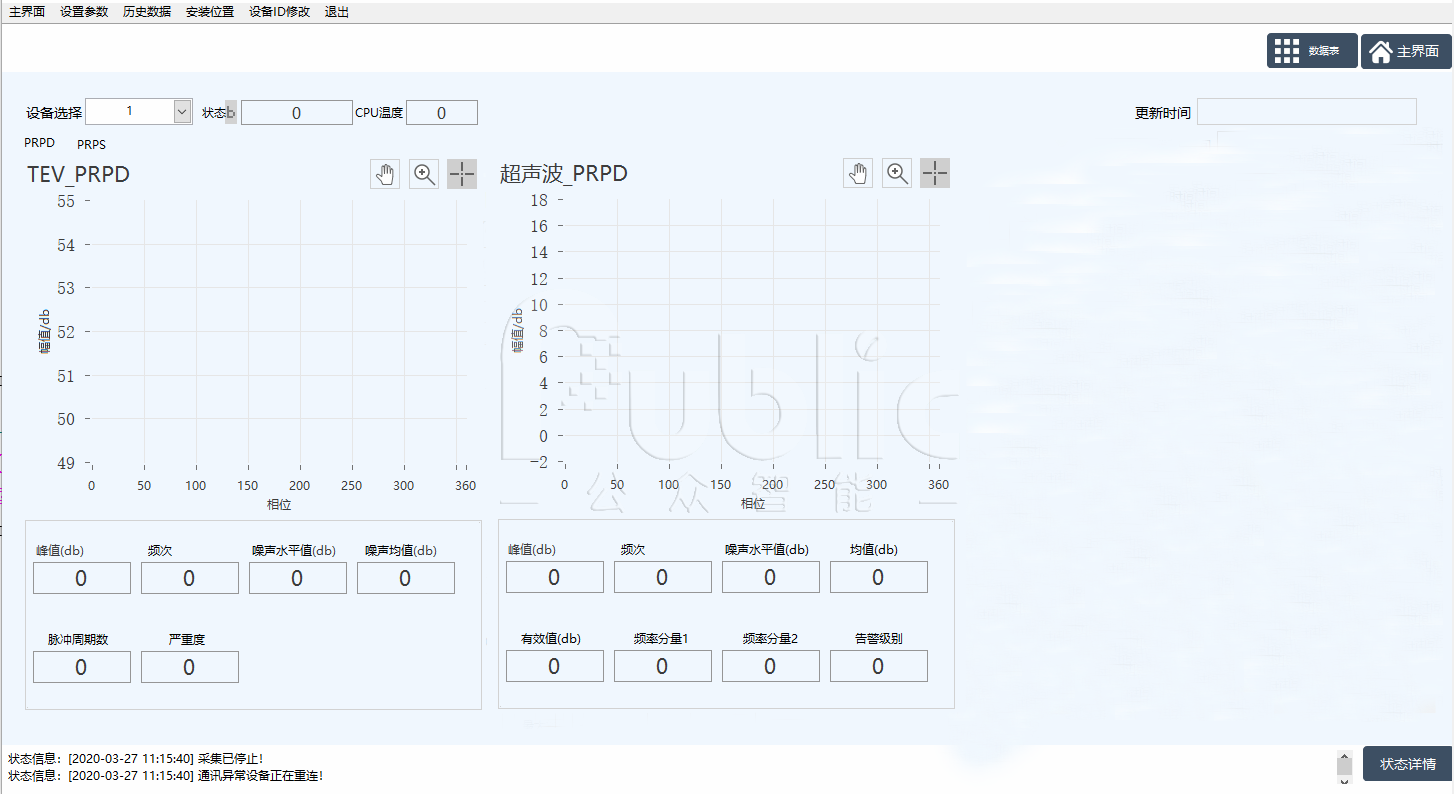

上圖所示為軟件主界面，即實時數據顯示界面。界面顯示當前選擇的設備編號、狀態、CPU溫度，TEV_PRPD、超聲波_PRPD、TEV_PRPS、超聲波_PRPS，以及對應的具體參數。

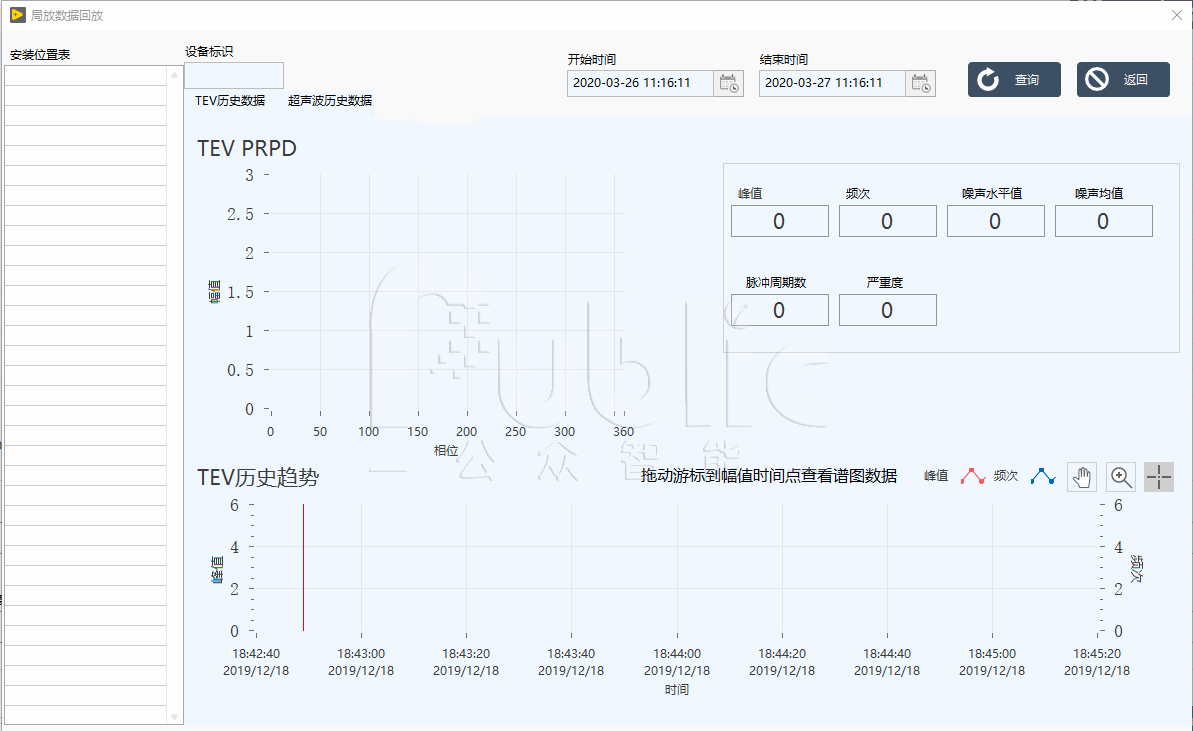

上圖所示為局放數據回放界面，界面左側顯示安裝位置列表，選擇設備標識、開始時間、結束時間，點擊查詢按鈕，即可顯示對應的TEV歷史數據及超聲波歷史數據。

現場安裝點位示意圖

局部放電采集裝置、超聲波傳感器、暫態地電壓傳感器就近安裝于變壓器附近，局部放電采集裝置通過RS485與開關柜數據匯總單元連接進行數據傳輸。
